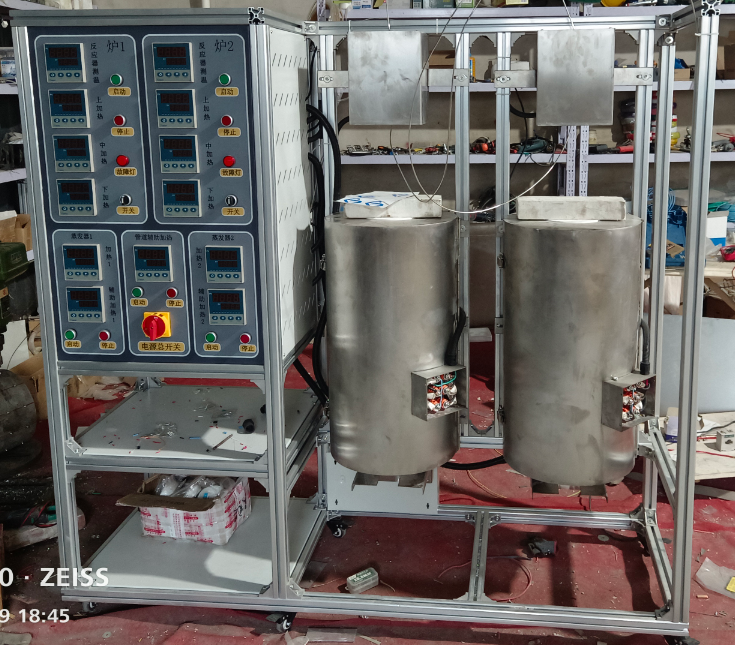

二、電 爐 結 構

1、本電爐結構由爐殼、內襯、爐門、加熱元件、及溫控系統等組成。

2、電爐殼體采用304不銹鋼板，控制系統采用優質冷軋鋼板制作，爐殼外壁采用1.5mm SUS304不銹鋼板制作。內襯采1260標準型陶瓷纖維填充，耐溫1150℃，導熱系數為0.0048 ∧m/℃。爐襯厚度135-150mm。

3、爐門開啟方式：?jiǎn)紊乳_門，從左向右開啟（或從右向左開啟）。

3.1、爐門鎖：杠桿式門扣，門鉸鏈為上下2套。

3.2、爐口：上下嵌有雙層硅酸鋁保溫板于石英管夾合緊密密封。

4、電爐加熱元件采用高溫合金優質高溫電阻絲,程一字形排開增大散熱面積，加熱元件功率1.25KW/件共計6件。分6組加熱控制。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。

5.為確保爐溫的均勻性，采用先進的輕質氧化鋁陶瓷纖維，具有保溫效果優良，質輕耐高溫.耐急冷急熱.不裂縫.不結晶.不掉渣.不用擔心污染所燒制產品。節能效果是老式電爐的60-80%。

6.爐體采用臺階式拼裝構造，采用分體設計，有效的保證緊密配合使熱能不易散失和增加了爐膛的使用壽命。

7、電（溫）控系統

7.1、溫度控制系統由12套獨立的溫控裝置控制，控溫系統采用PID固態繼電器、廈門宇電516P系列高精度智能程序數顯儀表控溫，來實現爐膛內的升溫、保溫和爐溫整體控制。

7.2、智能程序數顯儀表具有響應快、超調小、穩態精度高的優點，四位超大LCD顯示，具有完美的自整定、自適應功能，可同時顯示測量值與設定值，具有手動/自動無擾動切換，可自動調節控制爐膛內的加熱功率，并可手動調節功率大小，操作方便。

7.3、電控柜上設計有電壓、電流指示表，并且設計有加熱指示燈，便于操作人員觀察加熱工作是否正常，當加熱變慢時，有利于故障的排查和解決，操作按鈕均采用加燈光顯示。
